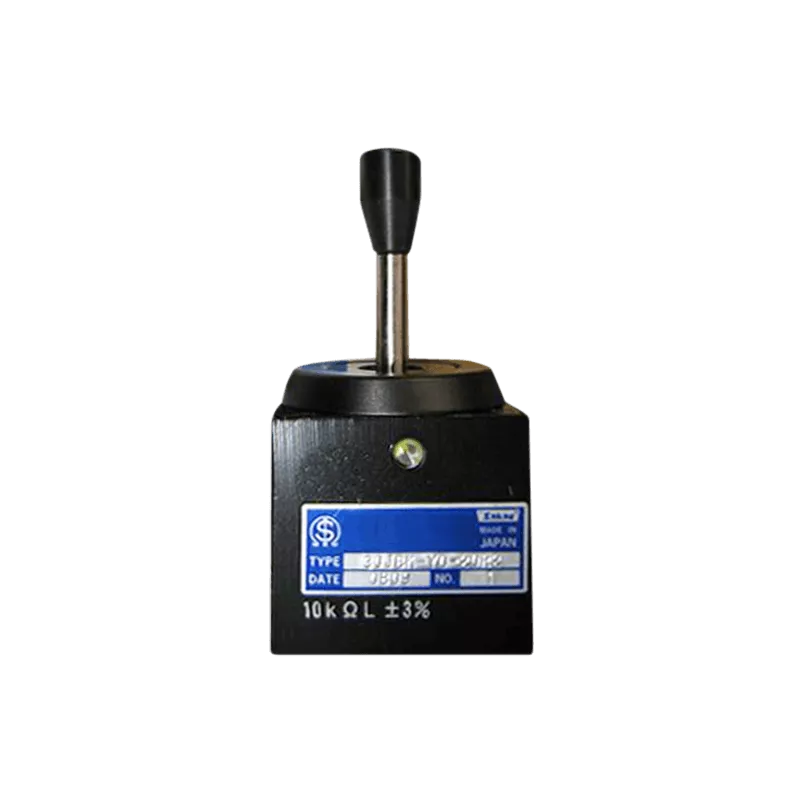

30JB Dual-Axis Finger Joystick

2-Axis Finger Miniature Joystick. Potentiometer incorporated type. 3-Axis option available


Eigenschaften

  • Potentiometer incorporated type
  • With conductive plastic element
  • Protection IP40/IP54
  • 2-Axis Joystick (3-Axis type also available)

About the 30JB 2-Axis Finger Joystick

Most miniaturized series in our joystick controllers. Spring return device is incorporated inside housing case, and it automatically returns an operating lever to the center position.

3-dimensional coordinate type is also available.

Applications for 30JB

  • Various kinds of measuring devices
  • Electromotive wheelchairs
  • Robot operations
  • Precision machine tools

Benötigen Sie diesen Sensor für Ihr nächstes Projekt?

Fordern Sie jetzt ein Angebot an oder lassen Sie sich kostenfrei von unseren Experten beraten!

Kontakt

Produkt Downloads

Maßgeschneidert nach Ihren Anforderungen

Nicht das richtige Produkt? Wir bieten Ihnen sowohl Standard Sensoren als auch maßgeschneiderte Produkte und komplette Messlösungen. Bitte kontaktieren Sie uns für eine Beratung oder ein unverbindliches Angebot!

Kontakt

Technische Spezifikationen

Spezifikationen Wert
3-dimensional coordinate type: Approx. 100g
Z direction: Approx. 15~60mN•m (150~600gf.cm)
Z direction: Approx.±30º~35º from center position.
Contact resistance variation Below 6% C.R.V.
Controlling range of operating lever X and Y directions: Approx.±10º~15º from center position. (Omni-directionally)
Dialectric strength 1 minute at 500 V.A.C.
Insulation resistance Over 1.000MΩ at 500V.D.C.
Life expectancy Approx. 5.000.000 operations
Mass 2-dimensional coordinate type: Approx. 80g
Operating force X and Y directions: Approx.0.8~2N (80~200gf)
Operating temperature range ~20ºC~+65ºC
Output smoothness Below 0.2% against input voltage
Resolution Essentially infinite
Shock 294m/s²
Vibration 10~55Hz 98m/s²
