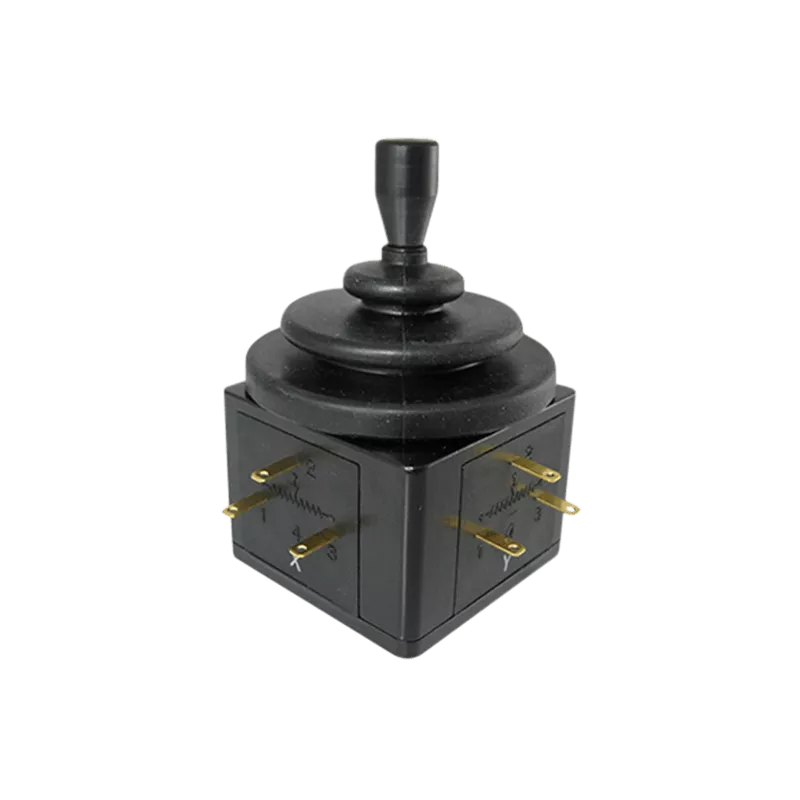

40JB Dual-Axis Finger Joystick

2-Axis low-cost potentiometer joystick with the widest operating angle among our miniaturized joystick controllers


Eigenschaften

  • Potentiometer incorporated type
  • 2-Axis finger joystick
  • With conductive plastic element
  • Protection IP40/IP54

About the 40JB 2-Axis Finger Joystick

2-Axis low-cost industrial joystick with widest operating angle among our miniaturized joystick controllers

Applications for 40JB

  • Image processing devices
  • Electromotive wheelchairs
  • Medical instruments

Benötigen Sie diesen Sensor für Ihr nächstes Projekt?

Fordern Sie jetzt ein Angebot an oder lassen Sie sich kostenfrei von unseren Experten beraten!

Kontakt

Produkt Downloads

Maßgeschneidert nach Ihren Anforderungen

Nicht das richtige Produkt? Wir bieten Ihnen sowohl Standard Sensoren als auch maßgeschneiderte Produkte und komplette Messlösungen. Bitte kontaktieren Sie uns für eine Beratung oder ein unverbindliches Angebot!

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Electrical rotating angle: Approx. 60°
High torque type: Approx. 0.7~1.5N (70~150gf.)
Independent linearity tolerance ±3%
Rating: 0.2W
Total resistance value: 10kΩ±15%
With spring return device (omni-directional type): Approx. 0.6~3N (60~300gf.)
With spring return device: Approx. 180g
Contact resistance variation Below 5% C.R.V.
Controlling range of operating lever Omni-directionally approx. ±30°~35° from center position
Dielectric strength 1 minute at 500V.A.C.
Insulation resistance Over 1.000MΩ at 500VDC
Life expectancy Approx. 5.000.000 operations
Mass Without spring return device: Approx. 160g
Operating force Standard: Approx. 0.2~0.6N(20~60gf.)
Operating temperature range -20°C~+65°C
Output smoothness Below 0.2% against input voltage
Potentiometers incorporated Special conductive plastic resistive element is exclusively used for 40JB series
Resolution Essentially infinite
Shock 294m/s²
Vibration 10~55Hz 98m/s²
