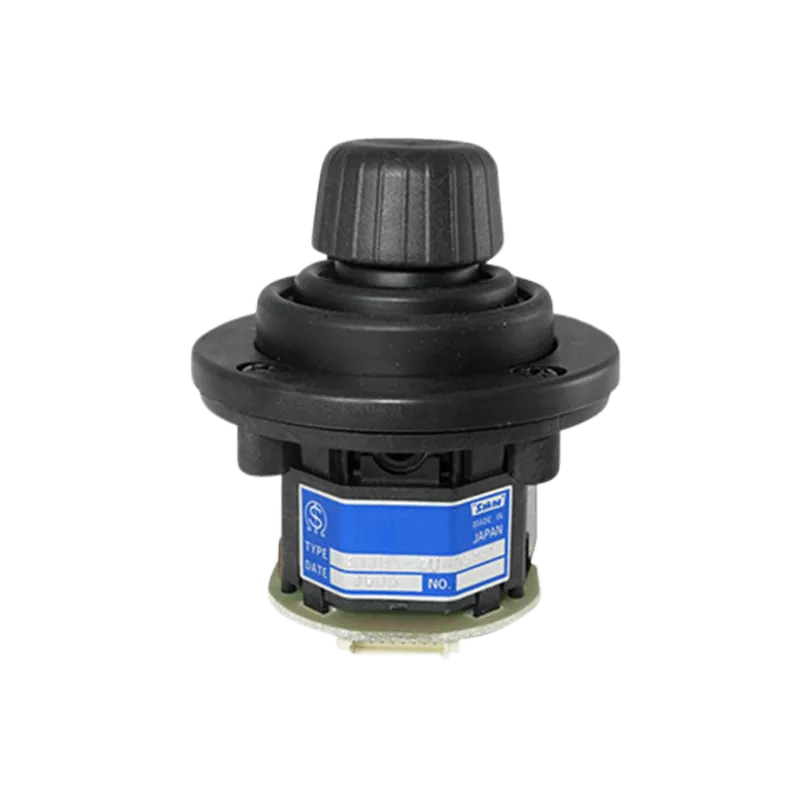

H30JH Three-Axis Finger Joystick

Low-cost 3-Axis Joystick Controller with hall effect IC type resistive element.


Eigenschaften

  • 3-dimensional coordinate type
  • With a hall effect IC
  • Protection IP40/IP54

About the H30JH 3-Axis Finger Joystick

Low-cost 3-dimensional coordinate type joystick controller with an incorporated hall effect IC type resistive element. It offers long life expectancy and high reliability.

Applications for H30JH

  • Medical instruments
  • Security camera operations

Benötigen Sie diesen Sensor für Ihr nächstes Projekt?

Fordern Sie jetzt ein Angebot an oder lassen Sie sich kostenfrei von unseren Experten beraten!

Kontakt

Produkt Downloads

Maßgeschneidert nach Ihren Anforderungen

Nicht das richtige Produkt? Wir bieten Ihnen sowohl Standard Sensoren als auch maßgeschneiderte Produkte und komplette Messlösungen. Bitte kontaktieren Sie uns für eine Beratung oder ein unverbindliches Angebot!

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Effective output: Approx. 0.5V~4.5V
Electrical rotating angle: X and Y-axis: Approx. ±15º Z-axis: Approx. ±30º
Independent linearity tolerance: ±3%
Load resistance: over 10KΩ
Z direction: Approx. ±30º from center position.
Z direction: Approx. 10~30mN•m (100~300gf.cm)
Controlling range of operating lever X and Y directions: Approx.±15º from center position.
Dielectric strength 1 minute at 250VAC
Emc durability 50V/m (80Mhz~1GHz 1KHz sine-wave 80%AM modulation)
Hall effect ic type resistive element incorporated Applied voltage: 5V±10%D.C.
Insulation resistance Over 100MΩ at 250VDC
Life expectancy Approx. 1.000.000 operations
Mass Approx. 50g
Operating force X and Y directions: Approx.1.5~3N (150~300gf)
Operating temperature range -20ºC~+60ºC
Shock 294m/s²
Vibration 10~55Hz 98m/s²
