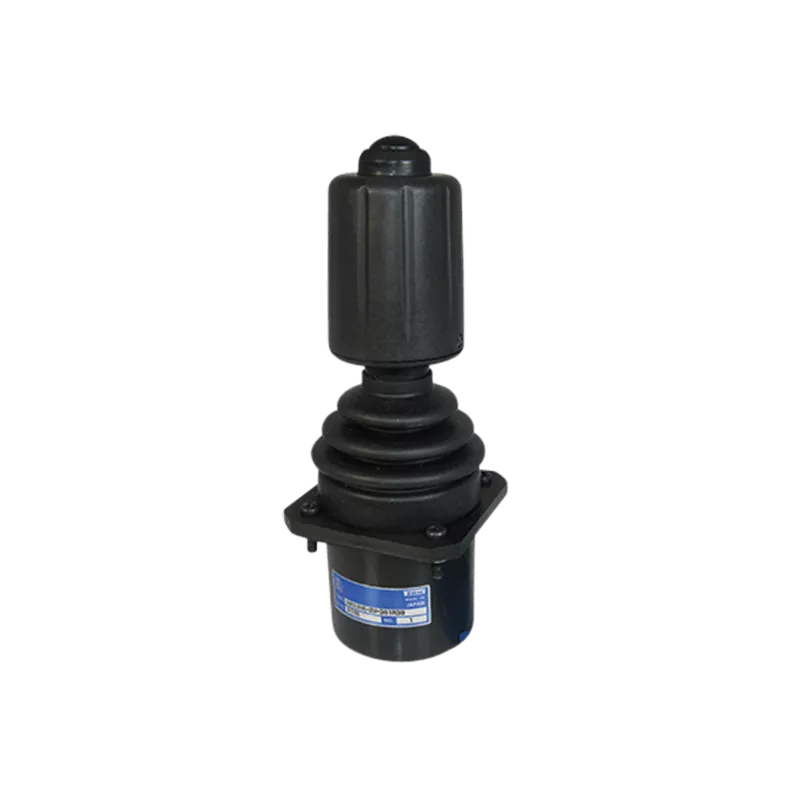

H40JH Three-Axis Finger Joystick

Low-cost 3-axis joystick controller with an incorporated a hall effect IC type resistive element.


Eigenschaften

  • Low-cost finger joystick controller
  • 3-dimensional coordinate (3-axis)
  • With a hall effect IC
  • Protection IP65

About the H40JH 3-Axis Finger Joystick

Low cost version of 3-dimensional coordinate type joystick controller incorporated a hall effect IC type resistive element. It offers high-protection and several special outputs.

Applications for 40JH

  • Various kinds of tooling machines
  • Robot operation
  • Security camera operation
  • 3-dimensional coordinate measuring apparatus

Benötigen Sie diesen Sensor für Ihr nächstes Projekt?

Fordern Sie jetzt ein Angebot an oder lassen Sie sich kostenfrei von unseren Experten beraten!

Kontakt

Produkt Downloads

Maßgeschneidert nach Ihren Anforderungen

Nicht das richtige Produkt? Wir bieten Ihnen sowohl Standard Sensoren als auch maßgeschneiderte Produkte und komplette Messlösungen. Bitte kontaktieren Sie uns für eine Beratung oder ein unverbindliches Angebot!

Kontakt

Technische Spezifikationen

Spezifikationen Wert
Approx. 3.000.000 operations for Z axis
Effective output: Approx. 0.5V~4.5V
Independent linearity tolerance: ±3%
Load resistance: Over 10KΩ
Operating temperature range: -20°C~+65°C
Z direction: Approx. ±30º from center position
Controlling range of operating lever X and Y directions: Approx. ±20º from center position
Dielectric strength 1 minute at 500VAC
Ems durability 100V/m (80Mhz~1GHz 1KHz sine-wave 80%AM modulation)
Esd durability ±8kV contact ±15kV aerial discharge (Based on IEC61000-4-2)
Hall effect ic type resistive element incorporated Applied voltage: 5V±10%D.C.
Insulation resistance Over 1000MΩ at 500VDC
Life expectancy Approx. 5.000.000 operations for X and Y axes
Mass Approx. 110g
Operating force X and Y directions: Approx.1~4N (100~400gf) Z direction: Approx. 40~80mN•m (400~800gf.cm)
Shock 294m/s²
Vibration 10~55Hz 98m/s²
