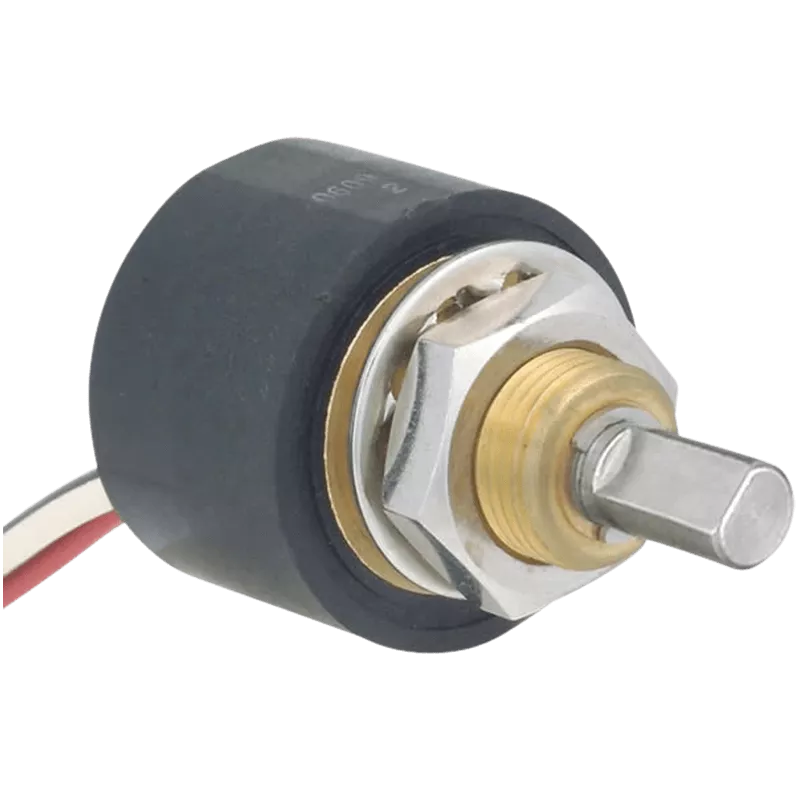

HSM30 Rotary Hall Effect Sensor
1-turn Contactless Potentiometer Hall Effect IC Type (Bushingmount)
About the HSM30 Rotary Hall Effect Sensor
The HSM30 has a robust housing case and is a long-life type sensor and is without a flange. It's well suited for use in severe environments due to the standard IP65 protection rating.
Special specifications available
- Special effective electrical angle (90°, 180°, 270° - arbitrary angles)
- Special machining on the shaft
- Special output (Cross, parallel, Dual independent output)
- Special applied voltage (12V, 24V)
- PWM output
- Low current consumption in slow mode
Avez-vous besoin de ce produit pour votre prochain projet ?
Demandez un devis ou laissez vos coordonnées pour recevoir plus d'informations de la part d'un de nos experts.
Faites-le à votre façon
Vous ne trouvez pas exactement ce que vous cherchez ? Nous proposons des produits standard, mais nous pouvons également vous aider à trouver une solution complète sur mesure. N'hésitez pas à nous contacter pour obtenir des conseils ou un devis.
Parler à un expertSpécifications techniques
| Spécifications | Valeur |
|---|---|
| Dual output: Max 32mA | |
| Applied voltage | 5V ± 10% D.C. |
| Current consumption | Single output: Max. 16mA |
| Effective electrical angle | 360º (Endless) |
| Effective output | 10%±3%~90%±3%% Vin |
| Independent linearity tolerance | ±0.5% F.S. (FS=360º) |
| Load resistance | 10KΩ min |
| Mass | Approx. 45g (HSM30F) |
| Mechanical rotating angle | 360º (Endless) |
| Operating temperature range | ~40ºC ~ +120ºC |
| Output temperature characteristics | Within ± 0.3% Vout/FS |
| Rotating torque | Within 5mN • m (below 50gf • cm) |
| Storage temperature range | ~40ºC ~ +120ºC |
